差壓變送器的作用是把差壓信號轉變成0.2—1公斤/c㎡的氣壓信號，進行遠傳送，送到顯示儀表顯示或記錄下來。

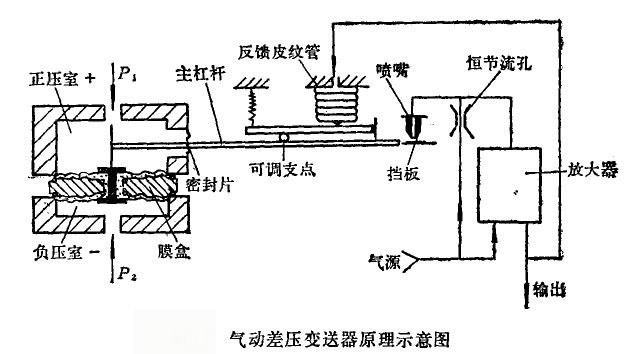

　　把被測壓差P1與P2分別引入正壓室與負壓室。因為P1>P2，在壓差△P=P1-P2的作用下，膜合向下移動，帶動主扛桿從密封片中心為支點產生一個逆時針?lè )较虻牧?，使右端的擋板靠近噴咀，使噴咀的背壓增高，放大器的輸出壓力上升。為使擋板與噴咀能穩定地保持一定距離，把輸出壓力的一部分送到反饋波紋管，對主杠桿產生一順時針?lè )较虻牧?。當這個力矩與測量信號產生的力矩大小相等肘，主杠桿何止轉動，這時噴咀與擋板間的距離就不再變化，放大器穩定地輸出一個信號壓力。當被測壓差增高時，變送器又迅速重復上述動作，重新穩定在新的平衡位置上。輸出與被測壓差成正比例的壓力信號，再送到顯示儀表如氣動條形指示儀、氣動一針、二針、三針記錄儀顯示記錄。
